ASG18.1  BW163  BW195  BW249  BW275  BW395  BW141



MODEL NO.
ASG 18.1x
정격전압
DC100V
정격전류(at 20 ℃ )
2.5A
저항(at 20 ℃)
40Ω
MAGNETIC FORCE
800kgf (3mm stroke) x 2

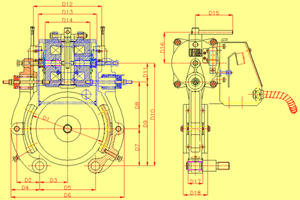

Size D1 D2 D3 D4 D5 D6 D7 D8 D9 D10
BW163 Φ280 127.5 127.5 205 170 122 143.5

143.5

 571 110

Size D11 D12

D13

 D14 D15 D16 D17 D18
BW163 150 205 207 90 639.5 22.5 115 190



MODEL NO.
BW163
정격전압
DC 90V
정격전류(at 20 ℃ )
3.1A
저항(at 20 ℃)
29.5Ω
MAGNETIC FORCE
150kgf (2mm stroke) x 2






Size D1 D2 D3 D4 D5 D6 D7 D8 D9 D10
BW195 Φ280 127.5 127.5 205 170 122 143.5 143.5 571 100

Size D11 D12

D13

 D14 D15 D16 D17 D18
BW195 130 205 207 85 639.5 22.5 165 190


MODEL NO.
BW195
정격전압
DC 90V
정격전류(at 20 ℃ )
4.2A
저항(at 20 ℃)
21.5Ω
MAGNETIC FORCE
180kgf (2mm stroke) X 2

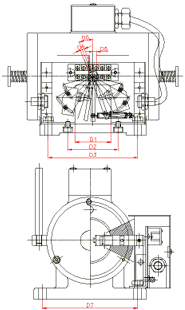

Size D1 D2 D3 D4 D5 D6 D7
BW249 65 90 160 7 6 22' 170


MODEL NO.
BW249
정격전압
DC90V
정격전류(at 20 ℃ )
4.0A
저항(at 20 ℃)
22.5Ω
MAGNETIC FORCE
250kgf (2mm stroke) x 2




Size D1 D2 D3 D4 D5 D6 D7
BW275 65 90 160 7 6 22' 170


MODEL NO.
BW275
정격전압
DC90V
정격전류(at 20 ℃ )
3.4A
저항(at 20 ℃)
27Ω
MAGNETIC FORCE
350kgf (2mm stroke) x 2




Size D1 D2 D3 D4 D5 D6 D7
BW275 65 90 160 7 6 22' 170


MODEL NO.
BW395
정격전압
DC 180V
정격전류(at 20 ℃ )
5.3A
저항(at 20 ℃)
34Ω
MAGNETIC FORCE
450kgf (2mm stroke) x 2





Size D1 D2 D3 D4 D5 D6 D7 D8 D9 D10 D11 D12 D13 D14 D15 D16 D17 D18
BW275 200 61.4 75 77 150 304 100 126 226 277 51 184 158 121 100 83 40 65


MODEL NO.
BW141
정격전압
DC110V
정격전류(at 20 ℃ )
0.36A
저항(at 20 ℃)
305Ω
MAGNETIC FORCE
125kgf (2mm stroke) x 2
